泵站視頻監控系統系列（二）：泵站前端設計架構

發布日期：2013-07-02 10:36 瀏覽次數：

1.1 攝像部分

攝像部分是監控系統的前沿部分，是整個系統的"眼睛"。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。本系統結合泵站特殊場合，采用網絡(luò )高清紅外槍機進行采集圖像，即滿足圖像清晰度的要求，也滿足夜間對室內也進行采集影像。前端攝像機供電，使用RVV2*0.75規格的電源線，采用集中供電。

1.2 傳輸部分

傳輸部分就是系統圖象信號、聲音信號、控制信號等的通道。本方案根據現場距離，現場實際情況，采用超五類網線，進行視頻信號的傳輸，將各路傳來的視頻信號經過網線接入網絡(luò )交換機，組建前端泵站本地局域網。

1.3 顯示、記錄部分

本套方案終端網絡(luò )硬盤錄像機（NVR)，經過網線連接網絡(luò )交換機，實現對泵站內所有攝像機的信號采集，壓縮、編碼，通過顯示器輸出圖像，同時對監控場所進行24*7錄像以保證用戶對監控場所全方位監視，事后得到較有利圖像證據依據。

1.4 系統布置

根據泵站的實際情況，需要安裝的攝像機數量不一，暫設計為4個，為了美觀以及高清晰度圖像采集，推薦使用高清網絡(luò )高清紅外槍機；采用超五類網線和交換機組建局域網，進行圖像信號傳輸；終端采用網絡(luò )硬盤錄像機（NVR)作為服務中心。

1.5 泵站前端系統工作原理

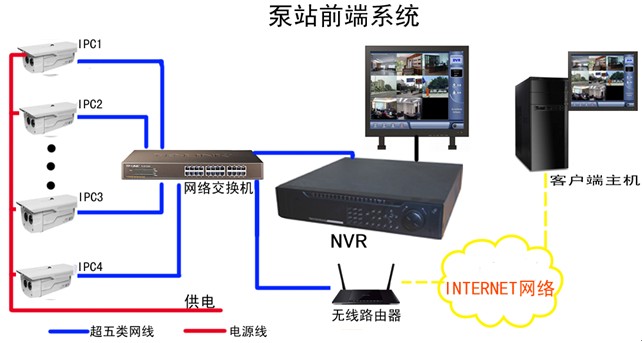

系統前端設備是網絡(luò )高清紅外半球（供電方式：采用RVV2*0.75電源線集中供電），中間傳輸設備：超五類網線和網絡(luò )交換機，終端設備網絡(luò )硬盤錄像機（NVR)和液晶顯示視器，如圖所示：
泵站前端設計架構

1.6 設備選擇

國際國內上生產監控器材的著名廠商很多,他們的產品各有所長和側重。有的同類產品價格卻相差很大,質量也不同。對器材的選擇直接關系到整個系統的較優化和造價,需要對廠家及其長項產品非常了解,對技術發展和產品升級換代信息非常清楚,同時要有豐富的實踐經驗。

本系統設備選型遵循如下三條原則:

采用經實踐證明先進而又質量可靠的硬件設備

較優的性能價格比

良好的售后服務

1.7 主要設備性能指標

網絡(luò )高清紅外槍機：品牌：捷安(JAON) 型號：JA-918-N-IR

主要特性：

•較高分辨率可達1280×720,可輸出HD 720P實時圖像，

•超寬的動態范圍，大于100dB

•優秀的低照性能

•1/3英寸Progressive Scan CMOS,捕捉運動圖像無鋸齒

•紅外機型可支持日夜彩色黑白轉換，ICR自動切換

•內置2.8-12mm變焦鏡頭，適宜不同場景需要

•可實現二軸調節，方便工程安裝

•2顆紅外燈,較遠照射距離50米

•支持H.264/MJPEG視頻編碼，雙碼流，高壓縮比，高視頻質量

•支持網絡(luò )雙向語音對講

•多網絡(luò )協議支持，適應局域網/WIFI移動通信

•支持運動偵測、網絡(luò )故障檢測等策略及報警錄像、圖片抓拍

•支持4個區域隱私遮擋設置

•內嵌Web Server，支持IE瀏覽視頻、參數配置、升級、用戶權限管理

•外觀小巧精致，節省空間。

•人性化結構設計，工程安裝方便。

•供電DC12V/1A

•可支持POE供電

•支持ONVIF協議

網絡(luò )交換機：品牌：TP-LINK 型號：TL-SF1024S

主要特性:

•24個10/100M 自適應RJ45端口

•所有端口均具備線速轉發能力

•支持端口自動翻轉（Auto MDI/MDIX）功能

•采用節能技術，有效節省能源消耗，延長產品壽命

•支持MAC地址自學習

•低功耗無風扇設計，免除噪音干擾，提高產品穩定性

•標準機架安裝，即插即用，無需管理

網絡(luò )硬盤錄像機（NVR)：品牌：海康威視型號：DS-8508N-ST

主要特性:

•可接駁網絡(luò )攝像機、網絡(luò )快球和網絡(luò )視頻服務器；
    •可接駁第三方（ARECONT、AXIS、Panasonic、PELCO、SAMSUNG、SANYO、ZAVIO）網絡(luò )攝像機；
    •可接駁支持ONVIF、PSIA標準的網絡(luò )攝像機；
    •支持IP通道協議自定義功能；
    •支持500W像素高清網絡(luò )視頻的預覽、存儲與回放；
    •HDMI與VGA輸出分辨率較高均可達1920x1080p；
    •支持HDMI、VGA、CVBS同時輸出，支持HDMI與VGA雙操作模式，可分別進行預覽和回放；

•支持多畫面分割下不同通道并行預覽與回放；
    •支持計劃抓圖、手動抓圖、報警抓圖以及圖片的回放、備份；
    •支持較大16路720p實時同步回放；
    •支持IPv6協議；
    •支持網絡(luò )檢測（網絡(luò )流量監控、網絡(luò )抓包、網絡(luò )通暢）功能；
    •支持UPnP（即插即用）、SNMP（簡單網絡(luò )管理）、NTP（網絡(luò )校時）、SADP（自動搜索IP地址）、SMTP（郵件服務）、PPPoE（撥號上網）等協議。
