變頻柜分類大全變頻控制柜型號大全

發布日期：2012-06-05 09:46 瀏覽次數：

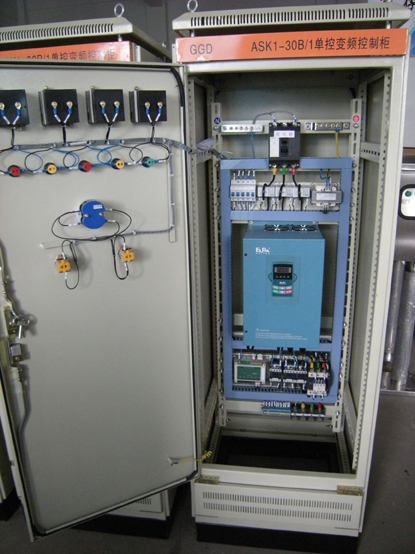

變頻柜名稱：變頻控制柜

概述:

變頻控制柜主要用于調節設備的工作頻率，減少能源損耗，能夠平穩啟動設備，減少設備直接啟動時產生的大電流對電機的損害。同時自帶模擬量輸入（速度控制或反饋信號用），PID控制，泵切換控制（用于恒壓），通信功能，宏功能（針對不同的場合有不同的參數設定），多段速等等。可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。

使用條件：

供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ

適用電機：一般鼠籠型異步電機

起動頻率：可作頻繁起動，建議每小時不超過20次

防護等級：IP41或IP20

環境條件:

海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃—+40℃之間、相對濕度不超過95%，無凝露。振動小于0.5G

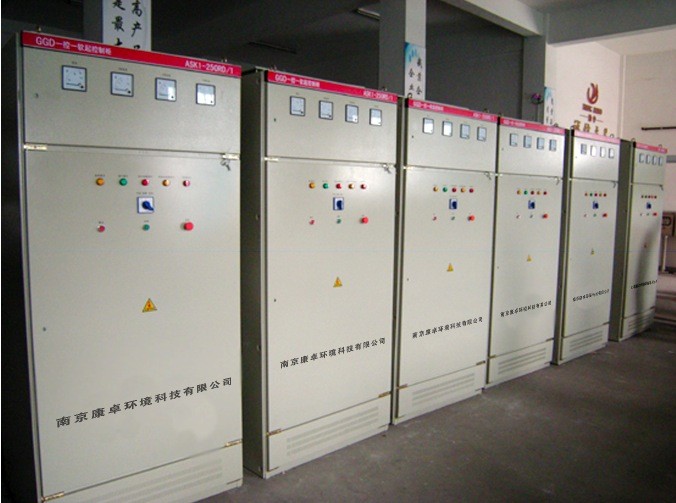

變頻柜名稱：軟啟動控制柜

概述：

軟啟動控制柜主要降低電動機的起動電流，減小配電容量，避免增容投資，減小起動應力，延長電動機及相關設備的使用壽命。具有多種起動模式和寬范圍的電流、電壓等設定，可適應多種負載情況。可廣泛應用于風機、水泵、輸送類及壓縮機等負載。

此系列軟啟動配有主回路進線斷路器，旁路接觸器于一體，用于實現電動機的多重控制保護。同時還有起動、停止按鈕及運行、停止、故障指示和預留遠控接點。遠控接點有起停輸入接點，運行輸出接點，故障輸出接點（均為無源繼電器接點），計算機通訊接口RS485供上位機控制和管理之用。

控制功能:

額定電流	10-1000A	額定電壓	380（V）
額定頻率	50HZ	額定功率	5.5-500KW
起動方式	限電流，電壓斜坡，突跳起動，電流斜坡，限電流電壓雙閉環起動	停止方式	軟停車和自由停車
模擬量輸入/出	0-10V 4-20ma	冷卻方式	自然風冷卻或風機冷卻
適用電機	鼠籠型異步電動機	用途	減壓起動

主要性能指標：

環境溫度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作環境：無導電塵埃，無腐蝕性氣體，通風良好；

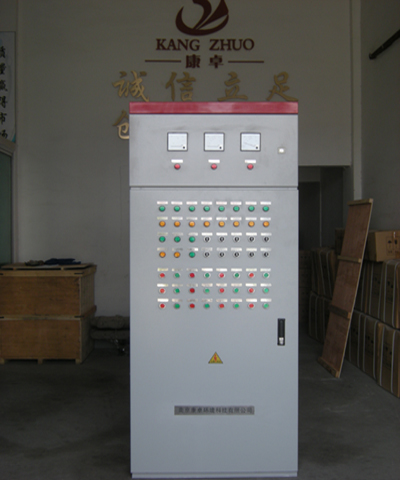

控制柜名稱：PLC控制柜(帶觸摸屏）

控制柜概述：

PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡(luò )組成集散（DSC）控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。

使用條件：

供電電源：DC直流24V，兩相交流220v，（-10%，+15%），50HZ

防護等級：IP41或IP20

環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85%（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。

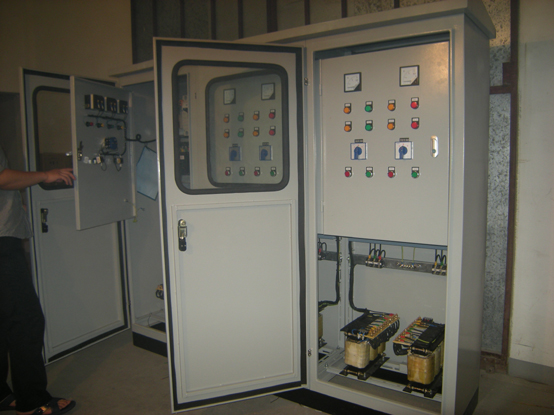

控制柜名稱：自耦控制柜

控制柜概述：

自耦降壓控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，采用自耦變壓器降壓?jiǎn)?dòng)方式，降低對電網的沖擊，并具備單泵及多泵控制工作模式。可廣泛適用于生活給排水、工業控制用泵、污水排放等行業中。

控制電機功率范圍15-300KW。

主要性能指標：

環境溫度：-25℃-+55℃

海拔高度：小于2000m，2000m以上需降低容量

工作環境：無導電塵埃，無腐蝕性氣體，通風良好；

運行環境：

供電電源：市電、自備電網、柴油發電機組；三相交流380V,（-10%，+15%),50HZ

適用電機：一般鼠籠型異步電機

起動頻率：可作頻繁起動，建議每小時不超過20次

防護等級：IP41或IP20

環境條件: 海拔不超過2000米（超過2000米應降容使用）、環境溫度在-25℃--- +40℃之間、相對濕度不超過95%，無露。振動小于0.5G。

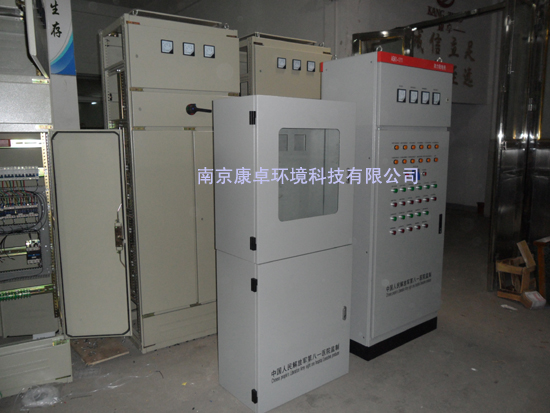

控制柜名稱：高低壓控制柜

概述：

此控制柜是一種用標準模件工作組裝的組合式低壓開關柜，本開關柜適用于交流50-60HZ額定工作電壓660V及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。本柜符合IEC439-1《低壓成套開關設備和控制設備》、GB7251《低壓成套開關設備和控制設備》、JB/T9961《低壓抽出式成套開關設備》等標準。

使用條件：

環境溫度：-5℃---+40℃

大氣條件：空氣潔凈，相對濕度在較高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%但應考慮到溫度變化時，有可能會(huì )偶然地產生適度的凝露。

設備安裝場所的較大海拔高度：2000m

地震劇烈不超過8度，無嚴重污穢，化學腐蝕及劇烈震動。
