山西省長治市餐廚/廚余廢棄物處理PLC自動化電氣控制系統

發布日期：2019-01-21 10:07 瀏覽次數：

山西省長治市餐廚/廚余廢棄物處理項目

為進一步推進生活垃圾減量化、資源化、無害化進程，實現生活垃圾資源綜合利用，前不久長治城區在完善城南濕垃圾中轉站的基礎上，大力建設長治市生活垃圾分類處理與循環利用中心項目。該項目擬建設“濕垃圾”處理中心廠房1處、大件垃圾處理廠房1處、有害垃圾存儲廠房1處、可再生資源分揀循環利用中心1處，還將配套建設操作間、鍋爐房、配電房、參觀長廊、門衛室等。項目建成后，可高效實現“濕垃圾”無害化處理、大件垃圾處理、可再生資源分揀循環利用和其他垃圾分類轉運，有效彌補目前分類處理功能缺失的短板。

山西省長治市餐廚/廚余廢棄物處理PLC自動控制系統

山西省長治市廚余廢棄物處理PLC自動化控制系統電氣項目是由南京康卓環境科技有限公司（康卓科技）設計、生產、安裝調試。該項目的建設和運營目標采用成熟、可靠的技術和裝備，做到項目整體功能完整、技術先進、運行可靠、維修方便、保護環境、安全衛生、資源利用、經濟合理、管理科學；確保餐廚/廚余廢棄物處理項目建設質量與項目運行的安全、可靠，滿足國家有關餐廚/廚余廢棄物處理技術標準和規范的各項要求。

康卓科技為該項目主要提供電氣控制系統：

MCC控制柜

PLC控制柜

預處理系統按鈕箱

負壓洗滌除臭系統按鈕箱

檢修電源箱

上位機系統

有機質破碎分離一體機按鈕箱

中控室系統

現場安裝調試

山西省長治市餐廚/廚余廢棄物處理項目電氣技術說明

1）電控系統概述

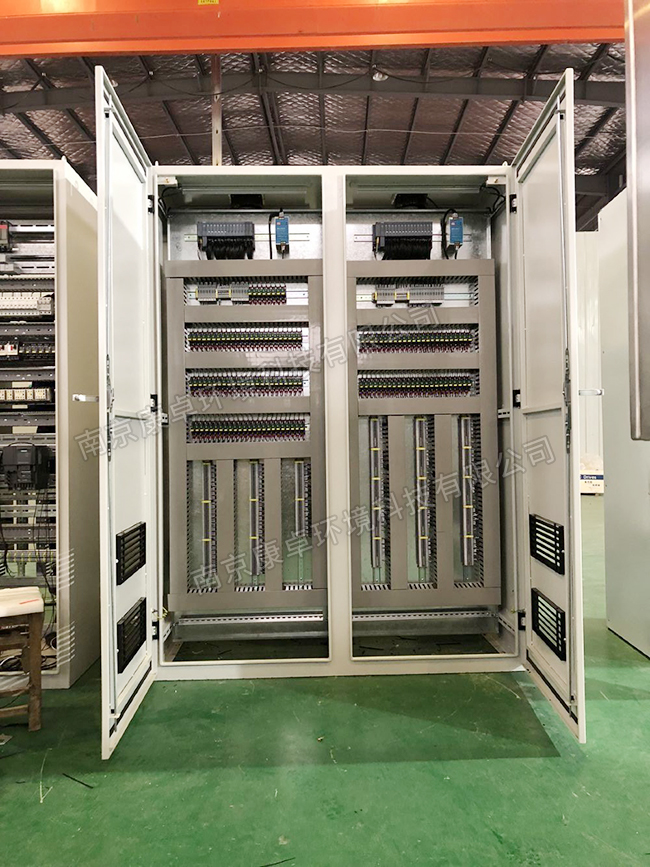

山西省長治市廚余廢棄物自動化處理電氣項目電控系統主要由主配電柜、主PLC控制柜、設備自帶控制柜、現場按鈕箱以及中控系統組成。

2）主配電柜

主配電柜負責向所有區域供電，預處理系統及負壓洗滌除臭系統相關設備的控制回路也在主配電柜內。主配電柜內由一臺施耐德NS-800N的3P斷路器作為系統的進線斷路器，柜內為生化處理系統、水處理系統、油水分離機空間霧化除臭系統提供供電斷路器，預處理系統及負壓洗滌除臭系統的設備設置“就地、遠程”轉換開關，可實現就地手動及遠程自動的控制模式轉換。主配電柜為室內碳鋼落地的結構，進出線方式為下進下出，配電柜前后開門，元器件前后安裝。破碎機主機采用變頻控制，可正反轉，破碎機無軸螺旋直接啟動可正反轉，其余設備為直接啟動控制方式。

3）主PLC控制柜

主PLC控制柜采用西門子S7-300系列CPU及同一系列的擴展模塊，PLC的配置為數字量輸入128點（其中28點為二期預留）、數字量輸出64點（其中12點為二期預留）、模擬量輸入48點、模擬量輸出4點，其中數字量輸出在柜內采用繼電器隔離，其余為直連的方式。預處理系統及負壓洗滌除臭系統每個設備占用3個數字量輸入點（遠程、運行、故障），1個數字量輸出點（遠程啟動），設備自帶控制柜原則上預留2個干接點狀態反饋信號（系統運行、系統故障），1個遠程啟動信號。設備自帶控制系統需預留Modbus_RTU接口，設備廠家負責通訊程序的編程調試，并提供通訊地址。

4）設備自帶控制柜

設備自帶控制柜原則上預留2個干接點狀態反饋信號（系統運行、系統故障），1個遠程啟動信號。設備自帶控制系統需預留Modbus_RTU接口，設備廠家負責通訊程序的編程調試，并提供通訊地址。廠家需協助修改Modbus_RTU地址。

5）現場按鈕箱

預處理系統、有機質破碎分離一體機、負壓洗滌除臭系統有獨立的現場按鈕箱，按鈕箱采用304不銹鋼材質，室外落地或支架安裝。

6）中控系統

中控系統由兩臺工控機（互為冗余），兩套上位機軟件組成。

7）調試

現場安裝完畢滿足自動調試條件后，康卓科技電氣工程師現場調試程序，確保設備控制系統正常運行。
