產品介紹

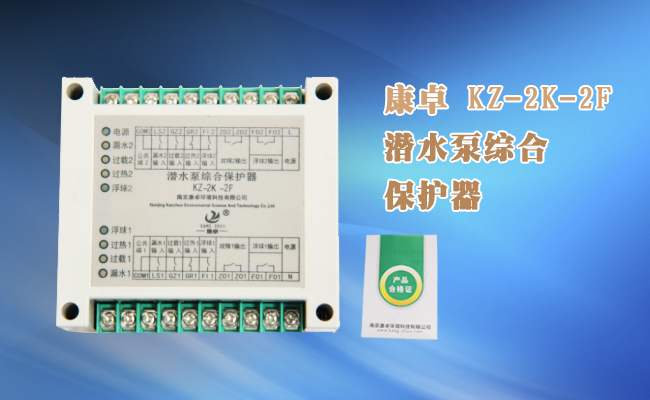

一.簡介：

    KZ-2K-2F系列潛水泵綜合保護器適用于國內所有廠家生產的各系列潛水式排污泵、軸流泵、混流泵、潛水攪拌機、潛水推流器、潛水曝氣機等潛水設備，本保護裝置主要用于對潛水泵工作狀態實時監測，即監測過熱、漏水、過載、液位浮球強弱 電隔離輸出等狀態，并集成報警顯示功能；本產品采用模塊化設計制造，性能更加穩定可靠，是潛水泵安全高效工作的有力保障。

    該產品已獲得中國國家專利。專利號為：ZL201220343140.5

二 、功能概述

1. 電泵漏水報警控制：當潛水泵無論是油室還是電機腔內出現漏水故障，危及電泵正常運行時，水泵內部的水敏感傳感器阻值將變化至30K以下，此時本保護裝置6、7號端子會(huì )輸出開關量的故障信號，以切斷控制回路，強迫泵停機。面板上漏水指示燈在微浸水時就會(huì )閃光預報警，以提醒工作人員排除故障，但此時故障常開常閉接點不動作，直到保護值。

注：漏水有故障保護時，開關信號會(huì )自鎖必須斷電復位后及漏水故障解除     系統才能正常工作。

2. 電泵電機過熱報警控制：當潛水泵電機出現過載故障、斷相、缺相時繞組溫度驟增，當溫度超過135℃時，溫度傳感器阻值會(huì )大于3K，此時保護器會(huì )立刻動作，如果輸入信號接的是11、14端子則16、17號端子便有輸出故障信號輸入信，此時常閉節點斷開，常開節點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至故障排除。預警時故障輸出不動作。

3. 泵過載報警控制：當該泵電機發生過流過載、缺相、斷相故障時，熱繼電器動作，本裝置6、7號端子會(huì )輸出故障信號，此時常閉節點斷開，常開節點閉合，面板上泵過載指示燈從接近保護值前閃爍指示，直至排除故障。 預警時故障輸出不動作。

4. 浮球輸入輸出功能：在控制液位時通常會(huì )用到浮球開關液位計，因潛水泵控制系統工作在高電壓環境中，若把浮球液位計直接接入控制系統中，存在浮球損壞后，高電壓觸點直接浸入水中，對工作人員和現場儀器儀表造成嚴重傷害事故的隱患。而本控制器可以有效避免此類事件的發生。浮球引出線接控制器的2、3號端子，采入到控制器的是無源開關量信號，通過控制器處理后，輸出一個對應浮球同步無源的干接點（4、5）信號，且面板指示燈也隨浮球開關狀態亮滅，這樣就有效的將系統高電壓與浮球液位計隔離開。

三．技術參數

l 環境溫度：       -10℃--+75℃

l 相對溫度 ：       <  90%

l 工作電壓：        220V/50HZ

l 控制器功耗：      ≤ AC 4w

l 故障輸出容量：    5A/AC220V

l 輸入信號回差：    ± 2%

l 輸入信號：        漏水（開關量、常開）、過熱（開關量、常閉）

      浮球（開關量、低位常開）

l 信號響應速度：    10ms

四．接線端子原理圖

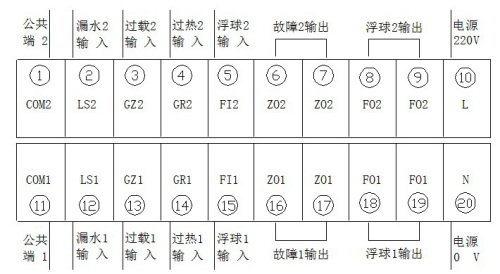

                           （1）端子接線圖

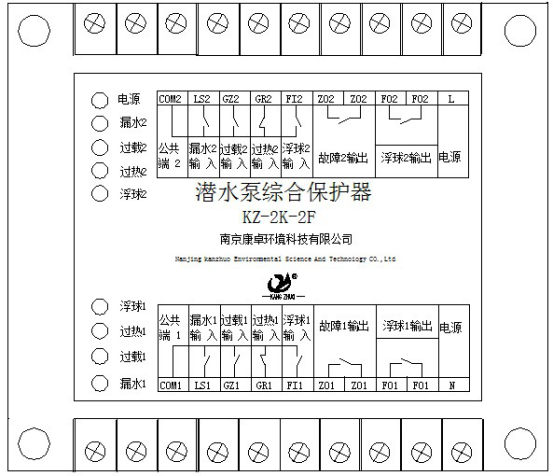

                          （2）面板示意圖

五.  安裝規格

l  控制器外形尺寸：80mmX110mmX72mm (W×L×H)

l  控制器安裝方式：DIN35導軌式安裝

六、維護保養

     康卓科技設立了營銷服務的專業客服部，在使用過程中如需技術幫助，為用戶無償提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶在使用過程中遇到的問題。

24小時服務熱線：025-86666104

七、   訂貨需知：

     *請注明型號、數量、是否有特殊需要。
