污水處理廠PLC控制系統是實現污水處理自動化的關鍵技術之一，康卓科技作為一家專業的污水處理廠PLC控制系統廠家，致力于為污水廠提供高效、可靠的解決方案。我們的產品已在國內外眾多污水處理廠得到廣泛應用，贏得了客戶的一致好評。
PLC控制系統在污水處理廠的應用
項目案例：湖北省宜都市高壩洲污水處理廠PLC控制系統
項目施工：南京康卓環境科技有限公司
PLC控制系統概況
根據湖北省宜都市污水處理及配套管網工程的規模及工藝要求，結合多年來康卓科技在污水處理行業及多個污水處理廠建設的成熟技術和豐富經驗，我們設計使用HMI+PC系統為本次項目的自動化系統構成，再通過和其他各種外設的連接，從而實現對整體污水處理工藝的全過程自動化控制系統，并按照預定的程序對現場設備實現全方位的控制以及信號的采集和傳輸。

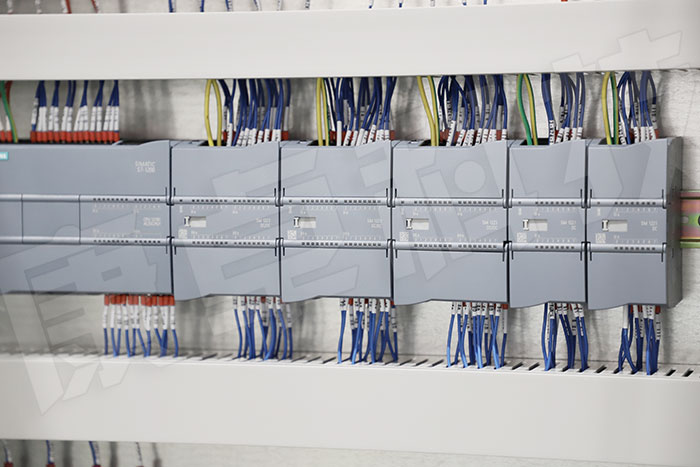

在現場控制層，現場各設備狀態信號輸入PLC的開關量輸入模塊（DI模塊），PLC的CPU通過邏輯運算和數據轉換成為控制信號，由開關量輸出模塊（DO模塊）輸出信號，控制各泵動作，同時PLC將采集到的各設備的狀態信號傳輸上位機控制系統，由上位機組態軟件直觀形象的顯示出來。另外通過現場儀器儀表對系統的參數進行測量，并將所測的數據傳輸至PLC的輸入模塊中，PLC根據從控制上位機上設定的各項參數（各液位的高度等）實現對系統的全自動控制。由上圖可知，在現場控制層的所有信號的采集和傳輸全部通過PLC來實現；上位機起人機對話媒介，能夠對所有設備及數據進行監視、控制、參數設定、事件存儲、報警查詢等操作。PLC與上位機采用工業以太網的通訊方式，保證通訊的實時性與可靠性，若中控室與PLC控制柜之間的距離較遠，可采用光纖通訊。另外此系統還可以改進成雙環網的控制系統，以增加監控系統的可靠性。
污水處理廠PLC控制系統的主要功能：
1、用于開關量控制
PLC控制開關量的能力是很強的。所控制的入出點數，少的十幾點、幾十點，多的可到幾百、幾千，甚至幾萬點，由于它能聯網，點數幾乎不受限制，不管多少點都能控制，所控制的邏輯問題可以是多種多樣的：組合的、時序的、即時的、延時的、不需計數的、需要計數的、固定順序的、隨機工作的等等，都可進行。
PLC的硬件結構是可變的，軟件程序是可編的，用于控制時，非常靈活。必要時可編寫多套或多組程序，依需要調用。它很適應于工業現場多工況、多狀態變換的需要。
2、用于模擬量控制
模擬量，如電流、電壓、溫度、壓力等等，它的大小是連續變化的。工業生產，特別是連續型生產過程，常要對這些物理量進行控制。
作為一種工業控制電子裝置，PLC若不能對這些量進行控制，那是一大不足，為此各PLC廠家都在這方面進行大量的開發。目前，不僅大型、中型機可以進行模擬量控制，就是小型機，也能進行這樣的控制。PLC進行模擬量控制，要配置有模擬量與數字量相互轉換的A/D、D/A單元。它也是I/O單元，不過是特殊的I/O單元。
A/D單元是把外電路的模擬量，轉換成數字量，然后送入PLC;D/A單元，是把PLC的數字量轉換成模擬量，再送給外電路。作為一種特殊的I/O單元，它仍具有I/O電路抗干擾、內外電路隔離、與輸入輸出繼電器(或內部繼電器，它也是PLC工作內存的一個區，可讀寫)交換信息等等特點。
這里的A/D中的A，多為電流，或電壓，也有溫度。D/A中的A，多為電壓，或電流。電壓、電流變化范圍多為0～5V，0～10V，4～20mA，有的還可處理正負值的。這里的D，小型機多為8位二進制數，中、大型多為12位二進制數。A/D、D/A有單路，也有多路。多路占的輸入輸出繼電器多。有了A/D、D/A單元，余下的處理都是數字量，這對有信息處理能力的PLC并不難。中、大型PLC處理能力更強，不僅可進行數字的加、減、乘、除，還可開方、插值，還可進行浮點運算，有的還有PID指令，可對偏差制量進行比例、微分、積分運算，進而產生相應的輸出，計算機能算的它幾乎都能算。
這樣，用PLC實現模擬量控制是完全可能的。
PLC進行模擬量控制，還有A/D、D/A組合在一起的單元，并可用PID或模糊控制算法實現控制，可得到很高的控制質量。用PLC進行模擬量控制的好處是，在進行模擬量控制的同時，開關量也可控制。這個優點是別的控制器所不具備的，或控制的實現不如PLC方便。當然，若純?yōu)槟M量的系統，用PLC可能在性能價格比上不如用調節器。
3、用于運動控制
實際的物理量，除了開關量、模擬量，還有運動控制。如機床部件的位移，常以數字量表示。運動控制，有效的辦法是NC，即數字控制技術。這是50年代誕生于美國的基于計算機的控制技術。當今已很普及，并也很完善。目前，先進國家的金屬切削機床，數控化的比率已超過40%～80%，有的甚至更高。PLC也是基于計算機的技術，并日益完善。PLC可接收計數脈沖，頻率可高達幾k到幾十k赫茲，可用多種方式接收這脈沖，還可多路接收。有的PLC還有脈沖輸出功能，脈沖頻率也可達幾十k，有了這兩種功能，加上PLC有數據處理及運算能力，若再配備相應的傳感器(如旋轉編碼器)或脈沖伺服裝置，則完全可以依NC的原理實現種種控制。高、中檔的PLC，還開發有NC單元，或運動單元，可實現點位控制。運動單元還可實現曲線插補，可控制曲線運動。所以，若PLC配置了這種單元，則完全可以用NC的辦法，進行數字量的控制。新開發的運動單元，甚至還發行了NC技術的編程語言，為更好地用PLC進行數字控制提供了方便。
4、用于數據采集
隨著PLC技術的發展，其數據存儲區越來越大。如德維森公司的PLC，其數據存儲區(DM區)可達到9999個字。這樣龐大的數據存儲區，可以存儲大量數據。數據采集可以用計數器，累計記錄采集到的脈沖數，并定時地轉存到DM區中去。數據采集也可用A/D單元，當模擬量轉換成數字量后，再定時地轉存到DM區中去。PLC還可配置上小型打印機，定期把DM區的數據打出來。
PLC也可與計算機通訊，由計算機把DM區的數據讀出，并由計算機再對這些數據作處理。這時，PLC即成為計算機的數據終端。
電力用戶曾使用PLC，用以實時記錄用戶用電情況，以實現不同用電時間、不同計價的收費辦法，鼓勵用戶在用電低谷時多用電，達到合理用電與節約用電的目的。
5、用于信號監控
PLC自檢信號很多，內部器件也很多，多數使用者未充分發揮其作用。其實，完全可利用它進行PLC自身工作的監控，或對控制對象進行監控。對一個復雜的控制系統，特別是自動控制系統，監控以至進一步能自診斷是非常必要的，它可減少系統的故障，出了故障也好查找，可提高累計平均無故障運行時間，降低故障修復時間，提高系統的可靠性。
6、用于聯網、通訊
PLC聯網、通訊能力很強，不斷有新的聯網的結構推出。
PLC可與個人計算機相連接進行通訊，可用計算機參與編程及對PLC進行控制的管理，使PLC用起來更方便。
為了充分發揮計算機的作用，可實行一臺計算機控制與管理多臺PLC，多的可達32臺。也可一臺PLC與兩臺或更多的計算機通訊，交換信息，以實現多的對PLC控制系統的監控。PLC與PLC也可通訊，可一對一PLC通訊，可幾個PLC通訊，可多到幾十、幾百。
PLC與智能儀表、智能執行裝置(如變頻器)，也可聯網通訊，交換數據，相互操作。可聯接成遠程控制系統，系統范圍面可大到10公里或更大。可組成局部網，不僅PLC，而且高檔計算機、各種智能裝置也都可進網。可用總線網，也可用環形網。網還可套網。網與網還可橋接。聯網可把成千上萬的PLC、計算機、智能裝置組織在一個網中。網間的結點可直接或間接地通訊、交換信息。
聯網、通訊，正適應了當今計算機集成制造系統(CIMS)及智能化工廠發展的需要。它可使工業控制從點(Point)、到線((Line)再到面(Aero)，使設備級的控制、生產線的控制、工廠管理層的控制連成一個整體，進而可創(chuàng )造更高的效益。這個無限美好的前景，已越來越清楚地展現在我們這一代人的面前。
污水處理廠PLC控制系統服務與定制
污水處理廠PLC控制系統自出售起，康卓科技提供全面的技術支持服務，在使用過程中如需技術幫助，康卓科技設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。
24小時服務熱線：025-86666104
訂貨需知：因產品使用場景、用戶要求不同，如需采購污水處理廠PLC控制系統，請聯系康卓科技電氣工程師根據要求量身定制。
