污水處理廠自動化電氣系統構成

康卓污水處理自動化控制系統的硬件設備主要分為三大部分組成：PLC部分、現場設備部分和上位機部分。系統結構選用標準拓撲式結構；現場儀表參數和設備采集數據通過電纜連接到PLC的 輸入模塊；上位機通過網絡(luò )進行數據的采集匯總與顯示，并通過以太網對遠程設備進行監視與控制。升級后污水處理廠自動化水平和效率有效提高，保證了污水處理系統更加安全可靠的運行 。

污水處理廠自控系統一般包括污水廠部分和廠外泵站部分。監控系統通訊網絡(luò )和PLC是污水處理自動化系統的核心組成部分，它們的性能對污水處理自動化系統會(huì )起到?jīng)Q定性的作用。根據污水 處理自動化本身的特點和監控需求選擇合適的PLC及通訊網絡(luò )是保證污水處理自動化系統性能的重要因素。





污水處理廠自動化電氣系統通信網絡(luò )

　　在污水處理自動化系統的結構上，國內在管理體制上主要采用三級管理，即監控總中心、區域監控分中心和監控站。由于監控站不直接對污水處理廠的外場設備進行直接控制，因此工程 界按照系統結構的劃分把監控系統劃分為信息層、控制層和設備層。

　　第一層為信息層，主要負責大量信息及不同廠家不同設備之間的信息傳輸，工業以太網Ethernet為目前較常用的一種信息網絡(luò )，世界各大PLC生產廠商均支持工業以太網，并且他們在原有 TCP/IP的基礎上，相繼開發出實時性更高的工業以太網，如歐姆龍和羅克維爾支持的Ethernet/IP，施奈德支持的Modbus-TCP/IP以及西門子支持的ProfiNet等。由于Ethernet的信息量大，因 此在污水處理廠自動化系統中以太網主要用于各個控制分站與監控中心的數據傳輸，包括各種傳感器數據等大量歷史數據信息。

　　第二層為控制層，主要采用現場總線組成隧道區域控制器網絡(luò )，其特點是由于采用了標準總線組網，既能滿足實時通信的要求，又具有開放協議的標準接口，能在總線上方便的掛接各種 外場設備，有利于監控系統的擴展。目前，現場總線有40多種，在污水處理廠自動化系統中應用的現場總線主要有ControllerLink、LonWorks、Inetrtbus、Profibus、Can和Modbus。他們的 共同特點是高速、高可靠，適合PLC與計算機、PLC與PLC及其它設備之間的大量數據的高速通訊。為使系統的穩定可靠，控制層的網絡(luò )結構多采用環網的方式組成，包括線纜型和光纖作為傳輸 介質。

　　第三層為設備層，這一層用于PLC與現場設備、遠程I/O端子及現場儀表之間的通訊，它們有DeviceNet、Modbus以及Profibus/DP等，其中DeviceNet已經成為工業界的標準總線而得到了廣 泛的應用，而Profibus/DP雖然沒有成為標準，但是它的應該也相當廣泛。

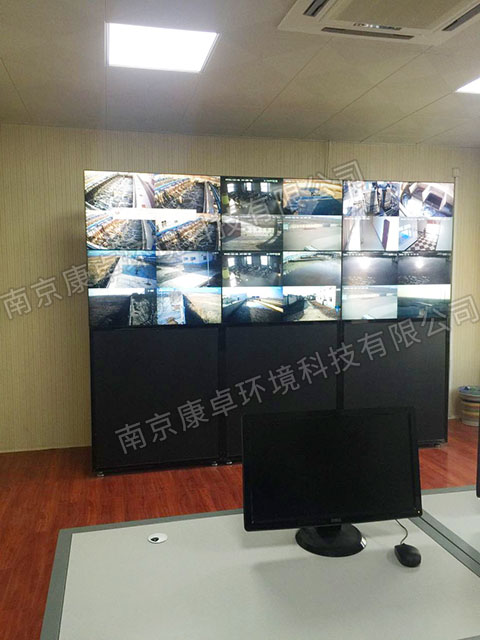

污水處理廠自動化電氣系統監控中心及上位監控軟件

　　監控分中心一般將設置多臺SCADA工作站(工控機)。分別用于水廠調度系統、加藥間(加氯間)、濾站、送水泵房等監控，完成污水廠內各種設備的狀態顯示、自動控制、半自動控制、打印 報警、分析報表等工作。同時，監控分中心還將設置了多臺服務器，為其它計算機提供支援和與監控總中心進行通信。





污水處理廠電控系統PLC的選擇

施耐德(Schneider)、西門子(Siemens)、歐姆龍(Omron)、羅克維爾(Rockwell)、通用電氣(GE)是全球五大PLC制造廠商和整體方案的提供者，他們的產品面向各自不同的領域，其中在污水處 理自動化系統的應用方面，又以羅克維爾、歐姆龍和施奈德的應用較為廣泛。





污水處理廠自動化電控系統解決方案

城市污水處理廠的自動化電氣控制系統對整個污水廠的運行極其重要。在整個污水廠運行中，調度人員可以根據自動化控制系統隨時觀察和掌握全廠各個生產環節的設備運行情況、水質參數 。根據各個參數的變化及時作出工藝調整，較終保證出水合格。目前國內多數污水處理廠自動化控制系統經過多年的運行，系統陳舊，設備老化，在生產運行過程中出現問題較多。

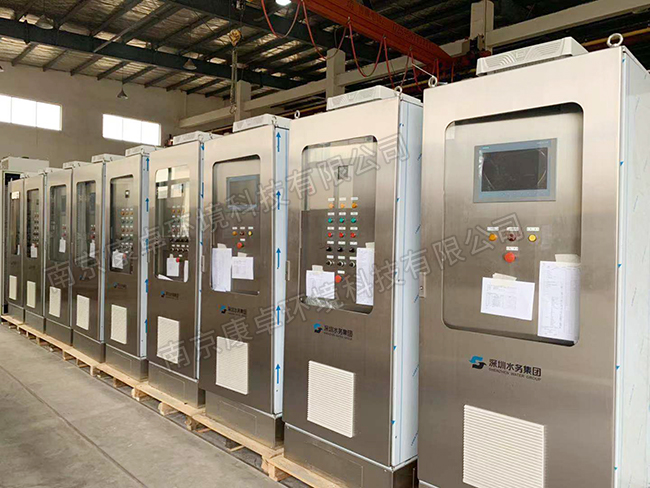

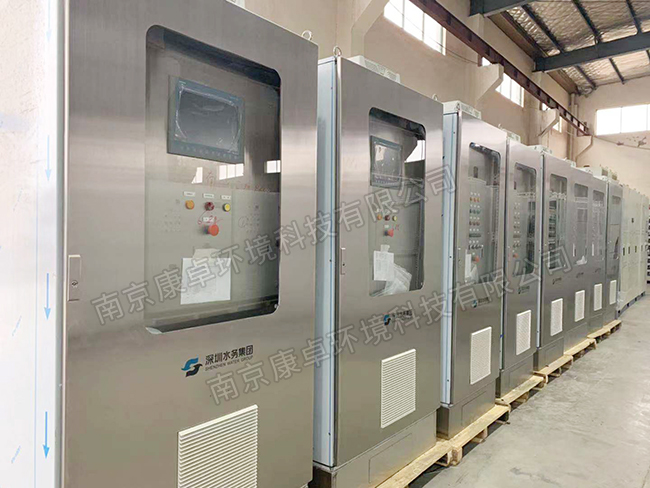

為了更好地管理整個污水處理系統，污水處理廠根據現有的系統結構，對廠整體自動化控制系統進行升級改造是非常必要的。南京康卓環境科技有限公司（康卓科技）提供較新的污水處理廠 電控系統設計制作廠家，合作污水處理廠包括：上海海濱污水處理廠、深圳水務集團、南通市呂四污水處理廠、南通江海污水處理廠、徐州桃嵐化工園污水處理廠、河北獻縣污水處理廠、湖北宜都高壩州污水處理廠等國內一大批 污水處理廠自動化改造項目。
