城市污水處理系統

項目名稱：南京溧水城市污水處理廠 承建單位：南京康卓環境科技有限公司廠家介紹：南京康卓環境科技有限公司是一家專業從事城市污水處理系統、泵站自控系統、中控系統、視頻監控系統、電氣控制系統等設計、施工廠家。康卓科技是國內污水處理廠自控系統頂...

產品詳情 >

產品介紹

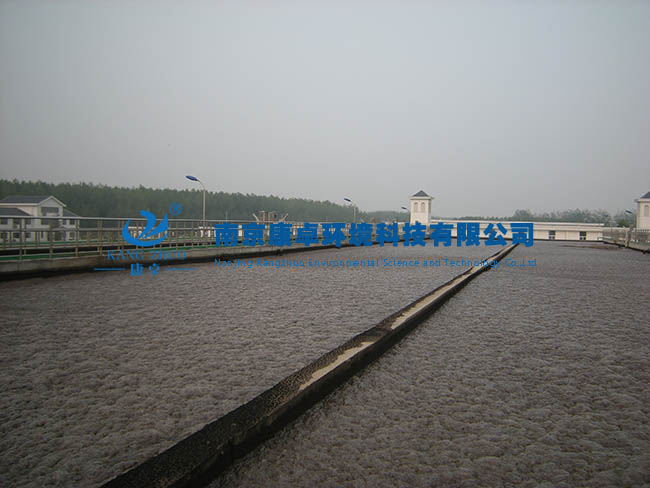

項目名稱：南京溧水城市污水處理廠

承建單位：南京康卓環境科技有限公司

廠家介紹：

南京康卓環境科技有限公司是一家專業從事城市污水處理系統、泵站自控系統、中控系統、視頻監控系統、電氣控制系統等設計、施工廠家。康卓科技是國內污水處理廠自控系統頂尖專家,強大技術陣容,完美售后服務.污水處理廠自控系統咨詢熱線:025-86666104

系統簡介

城市污水處理工程自控系統設計要求采用集散型控制系統，采取“集中監測，分散控制”的原則，由廠級中央監控工作站和現場分散控制站組成全廠工業控制網。現場控制級與二臺中央調度計算機之間的通訊采用以通訊光纖為介質的高速工業以態網。

系統概況

1. 系統結構

　　控制網絡(luò )的設備容量 >128臺，通訊波特率>5MB，通訊距離>2KM，在出現故障時增加或刪除一個節點，都不會(huì )影響其它設備的運行和通訊。

　　2. 故障診斷

　　控制系統應具有自診斷功能，可以在運行中診斷出系統的部件是否出現故障，并且在監控軟件中及時、準確地反映出故障狀態、故障時間、故障地點、及相關信息。在系統發生故障后，I／O的狀態應返回到系統根據工藝要求預設置的狀態上。

　　3. 通訊系統的性能

　　控制系統應是開放的控制系統。它除了具有良好的網絡(luò )通訊能力外，通訊結構應采用國際標準的工業環形冗余結構。還應具有與其它控制系統通訊功能和標準的對外通訊接口，網絡(luò )連接應無特殊要求。

　　4. 擴展性和兼容性

　　為了保證在工廠擴建或改造時滿足工廠的控制要求，控制系統應具有較強擴展能力，并且系統的關鍵部件如主機、電源及通訊網絡(luò )均可進行擴展。

　　5. 控制網絡(luò )要求

　　安全可靠、迅捷高效的控制網絡(luò )是成功的過程自動控制系統的先決條件，對于分布式自動化控制系統更是如此。本項目的通信系統采用以光纖為傳輸介質的冗余網絡(luò )結構，它包括：

　　.工業以太網，傳輸速率為10MB／S

　　.現場總線，傳輸速率為9.6KB／S至12MB／S (波特)，可根據需要自由設定。

　　工業以太網作為整個控制系統的系統總線，用于連接中央控制室內的各種設備(包括工程師站和操作員站)和各個現場控制站。
