plc污水處理控制系統

南京康卓環境科技有限公司是一家專業從事plc污水處理控制系統、污水處理廠自動控制系統、污水處理廠中控系統、污水處理廠在線監測系統設計、生產廠家，擁有多年污水處理廠自動化工程解決方案。咨詢熱線：400-0940-400...

產品詳情 >

產品介紹

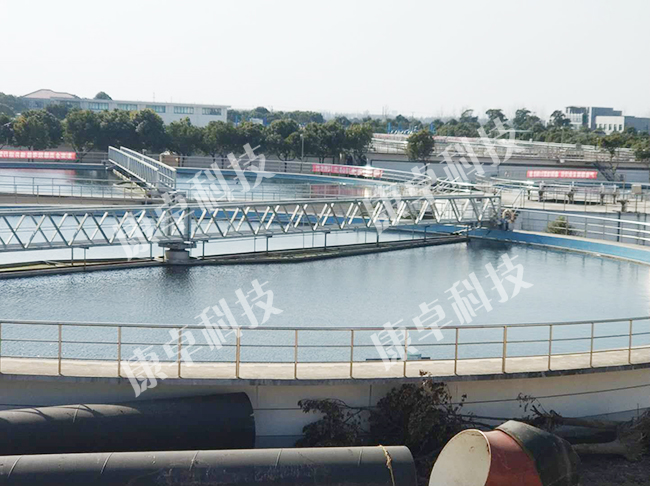

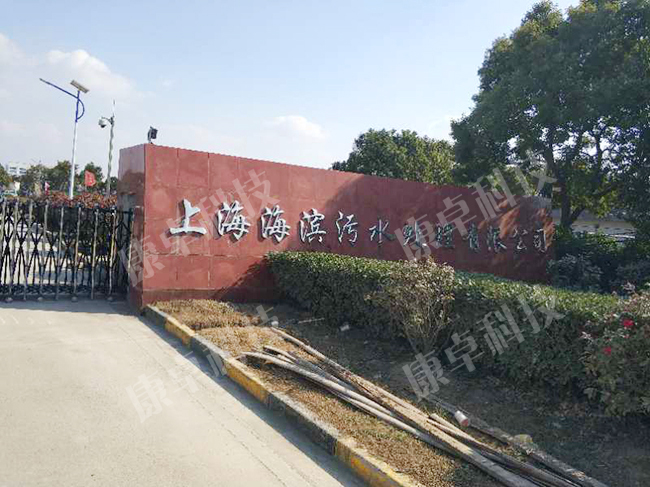

項目名稱：上海海濱污水處理廠plc污水處理控制系統

承建單位：南京康卓環境科技有限公司

污水處理廠中PLC的優點

實用性：PLC系統其目的在于滿足污水廠生產控制和管理要求，在保證先進的條件下，設備和系統應符合實際要求。

可靠性：污水處理廠的生產過程要求PLC控制系統具有連續可靠性。

經濟性：PLC系統的技術含量高，設備復雜，因此，在設計時應進行技術經濟比較。

先進性：網絡(luò )技術、信息技術、PLC控制技術發展迅速。

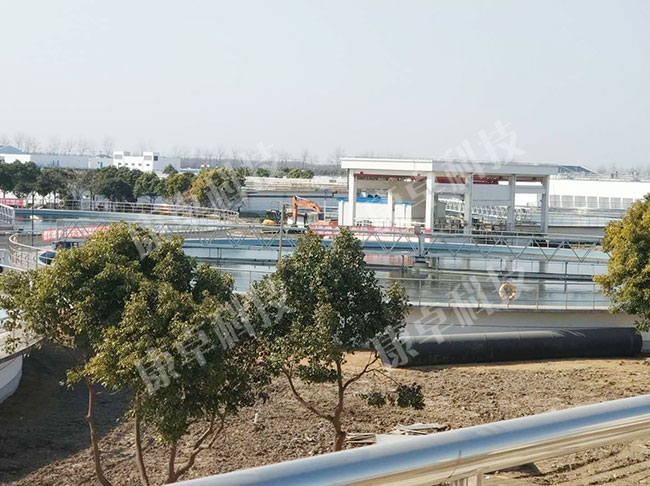

根據上海海濱污水處理廠的設計規模和BAF生物濾池工藝的特點，本著技術先進，性?xún)r(jià)比高，適用可靠的原則進行設計。依據集中監測為主，分散控制為輔的基本原則，設計采用以PLC（可編程控制器）為基礎的監測控制和數據采集系統（SCADA）,在中央控制室利用PC（工業級PC）對廠內各工況進行實時監控，并有信號報警和聯鎖等設施以保證生產正常運行，生產的工藝過程PLC采用就地獨立控制。從安全生產的角度和操作人員技術掌握程度上考慮，設立三級控制層：設備就地手動、PLC子站現場監控和中控室遠程監控。

在綜合樓設立中央控制室，下設1#預處理PLC子站，2#BAF生物濾池PLC子站和3#污泥處理PLC子站等共7個現場處理子站。在中央控制時可對主要設備實施開、停控制。同時，設備運轉狀態也通過通訊總線送入上位計算機，在計算機上對全廠設備運轉情況進行監控。

中央控制室還設置了以太網交換器，與廠級管理PLC層以太信息網絡(luò )相連接，并設置廠長辦公終端、生產管理終端、化驗室終端。

plc污水處理控制系統

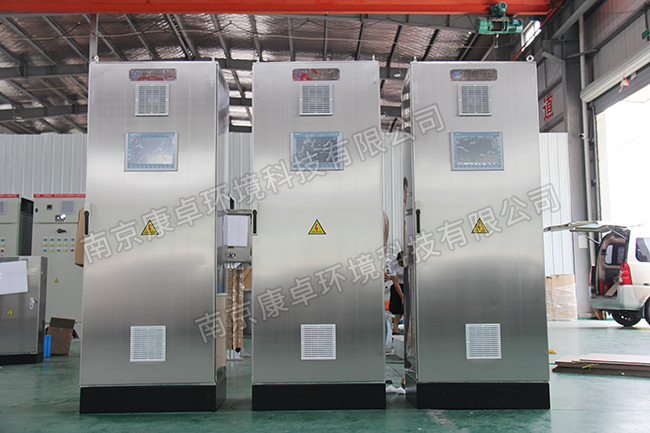

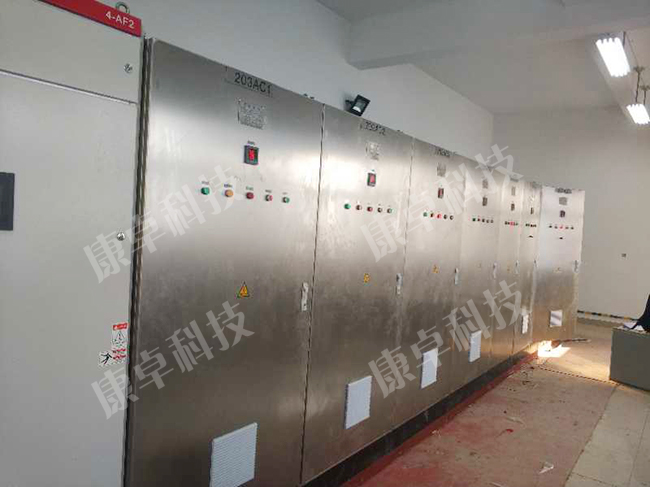

污水處理廠PLC控制系統由兩臺計算機、8個現場控制站、工藝儀表、電量變送器構成。8個現場控制站用于控制現場設備、采集動態工藝參數和設備工作情況。現場控制站根據污水處理廠的實際工藝和構筑物的幾何分布，設置在控制對象和信號源相對集中的幾個單體中，并考慮在不影響控制功能和設備安全的前提下，盡量節省投資。本控制系統由8個現場控制站組成。它們分別位于：廠外1#泵站；廠外2#泵站；廠內中心控制室；廠內低壓電房；鼓風機房（3個站）；脫水機房。0＃工作站～5＃工作站之間采用A1SJ71AR21模塊通過同軸電纜通訊。1#工作站和2#工作站與廠內主工作站的距離4～5公里，且無人值班，租用電信公司無源電話專線通過調制解調器和A1SJ71UC24通信模塊進行泵房設備控制和數據傳輸。
