產品介紹

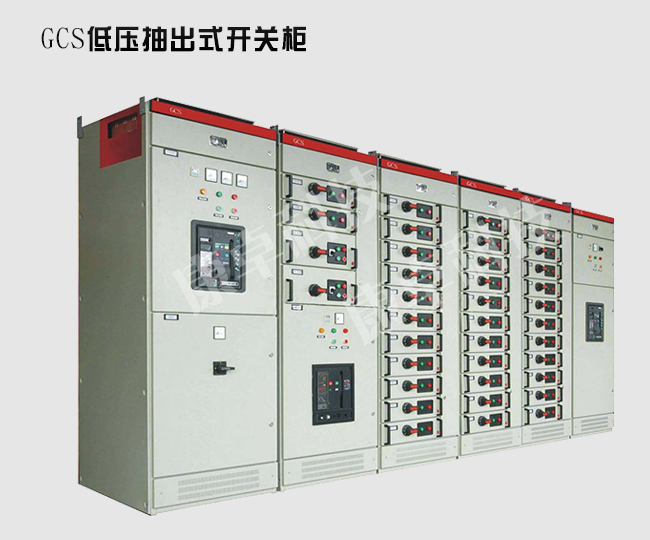

產品名稱：GCS低壓抽出式開關柜
一、產品概述
GCS低壓抽出式開關柜由電力工業部和機械工業部?jì)刹柯?lián)合設計組根據行業主管部門、廣大電力用戶、設計單位的要求設計研制出符合國情、具有較高性能指標、能夠適應電力市場的需要的低壓抽屜式開關柜，該裝置在1996年通過了兩部在上海聯合主持的鑒定會(huì )，由南京康卓環境科技有限公司生產制造，產品通過國家3C認證。GCS低壓抽出式開關柜廣泛運用在配電站、石油、化工、冶金、紡織、工廠、工礦企業、大樓用戶的交流50HZ，額定工作電壓交流380V，額定工作電流至4000A的低壓配電系統。我公司生產的GCS柜符合IEC439-1《低壓成套開關設備和控制設備》，GB7251.1-2005《低壓成套開關設備和控制設備》，JB/T9961《低壓抽出式成套開關設備》相關標準要求。
二、GCS低壓抽出式開關柜的特點
1、技術成熟
GCS型交流低壓配電柜，由電力工業部和機械工業部?jì)刹柯?lián)合設計研制組完成設計和研制，并通過由電力工業部和機械工業部主持的部級鑒定，廣泛運用在配電站、工廠、工礦企業、大樓用戶的交流50HZ，額定工作電壓交流380V，額定工作電流至4000A的低壓配電系統。
2、GCS柜采用通用柜的形式可靈活的其他功能的柜體拼裝組成低壓配電系統。
3、整個柜體構架采用厚度為2.5mm的冷彎型鋼局部焊接組裝而成，柜體用厚度為1.5mm的冷軋鋼板沖壓焊接而成。以此來保證柜子的精度和質量。
4、功能齊全。抽屜面板具有合分指示及試驗位置、隔離位置、抽出位置指示，抽屜單元具有足夠的二次接插件，可滿足計算機接口控制或自控回路對接點的控制要求。
5、安全性高。裝置的功能室相互隔離，其隔室分為功能單元室、母線室、電纜室、各室相互獨立，每個電氣單元獨占一單元隔室，隔室、小門設有機械連鎖裝置，個室內電源不切除，隔室門打不開。提高了誤操作的可能性。
6、抽屜單元具有良好的互換性。抽屜層模數高160mm，分為1/2單元、1單元、2單元、3單元，相同功能的抽屜單元具有良好的互換性。
7、接地保護完整。柜體下部設有主接地螺釘并標有接地標志，門與柜體采用黃綠雙色線連接，整個低壓開關柜構成完整的接地保護電路。
8、吊裝方便，柜頂四角裝有吊環。柜頂在必要時可進行拆除。
9、外觀整潔。柜體表面采用環氧粉末靜電噴涂，有利于防腐，切外觀給人感覺舒服，內部結構件采用鍍鋅工藝。
10、元器件可靠。柜內元器件采用國內外質量卓著大品牌低壓電器。產品穩定性好。
11、裝配精良。我們有一批專業的裝配工人，熟練、技能扎實。
二、GCS低壓抽出式開關柜技術參數
電氣數據：
額定電壓：380VAC 3~;額定絕緣電壓：660VAC 3~;
額定頻率：50HZ或60HZ;
額定電流：
主母線：630~4000A，額定峰值耐受電流：105KA；額定短時耐受電流icw：50KA。
柜體高度： 2200mm；
寬度：600、800、1000、1200mm；
厚度：600、800、1000、1200mm。
防護等級：IP30。
三、GCS低壓抽出式開關柜的適用場合
主要應用領域：廣泛運用在變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑動力中心、無功補償等場合。
四、南京康卓GCS低壓抽出式開關柜的安裝和調試
安裝：
1、首先確認GCS低壓抽出式開關柜的安裝地點無爆炸性、腐蝕性氣體或塵埃；在看安裝基礎是否平整，槽鋼安放是否平整、穩當，主母線連接好時，在上并柜螺栓，并同基礎槽鋼點焊牢固。
2、確認GCS低壓抽出式開關柜的安裝地點無劇烈震動，安裝時要預留維修通道；應確認離墻面留足夠的安全距離。
3、確認環境溫度在-5℃-40℃，在常溫下相對濕度不超過90%，無凝露；如果環境溫濕度超過此要求，需要特殊設計的開關控制柜。或采取一定的措施后才能使用。
4、供電電壓在-10%-+10%之間
5、海拔高度不超過2000米。
調試：
調試前準備工作：確認控制柜安裝是否就位；確認柜面的表面是否有損傷，是否影響絕緣；確認柜內是否干燥、整潔；確認柜內接線是否松動、脫落現象；柜內是否有多余的線頭或異物（如扳手、電焊條、小的銅排）；檢查每個螺栓是否松動、碰撞現象；手動測試機械聯鎖是否可靠、準確；檢查開關的整定電流、儀表的刻度、互感器的配電和極性是否符合現場要求；抽屜或抽出式機構應靈活、輕便無卡阻現象；相同規格的抽屜應能無障礙的互換。機械聯鎖或電氣聯鎖應正確可靠。閉鎖或解除均應可靠。
調試：
柜子控制電源上電，試驗各控制回路是否工作正常，儀表的顯示是否正確。用試驗電源送電，電動合分，看動作準確與否。
五、注意事項
1、非專業操作人員，禁止隨意對本控制柜進行操作。
2、禁止帶電進行維護，更換元器件，如發生故障，需要更換元器件，必須斷開電源和負荷，確保無電狀態下由專業的電工進行更換。
3、禁止私自改造本控制柜，改變里面的接線，如果由此而導致的事故或后果，我方不承擔任何責任。
4、各種儀表參數的設置，要嚴格按照說明書進行，如果因為客戶的操作失誤，導致的嚴重后果，致使設備損壞，我方不承擔任何與之有關的責任，用戶在使用過程中，遇到相關的技術問題可致電我公司技術人員溝通，我公司技術人員會(huì )在電話中盡心解答使用中的問題，并進行解決。如還不能解決問題，我方會(huì )根據客戶反映的實際問題排專人到現場進行服務。
5、框架式斷路器經過多次分、合閘后，特別是經過短路分合閘后，會(huì )使觸頭局部損傷，造成接觸電阻增大，杰出效果下降，應按斷路器說明書維護，或者更換。
6、經過安裝后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保各個隔室良好的隔離功能。
六、售后服務
1、對于因運輸問題導致的柜體損壞，客戶可追究運輸公司的責任
2、不可抗拒力導致的柜體損壞，如發生嚴重的自然災害或地質災害等人力不可抗拒的情況導致的柜子或柜內元器件損壞，我方不承擔任何法律的責任。
3、我方對于由我方生產的控制柜終生有償維護，主要元器件18個月質保，在18個月內非人為原因導致的損壞，我方免費更換。對于非正常使用或人為原因而導致的元器件損壞，不在此免費之列。超過18個月?lián)p壞的，需客戶付費更換元器件，我方適當的收取一定人工服務費。如差旅費等。如果客戶需要一定的備用件，可與我方聯系，我方承諾按較低價提供給客戶。
4、客戶提請故障維護時，需提供控制柜的編號、型號、購買日期、故障現象的描述，方便我方進行售后服務，我方接到售后服務要求后，會(huì )盡快安排售后服務人員進行電話指導或現場服務。電話指導能解決的，無需到現場服務。電話指導還不能解決問題的，我們原則上在1-3天內會(huì )安排相關人員到現場進行服務。
七、訂貨須知
1、需提供主電路方案系統圖；
2、提供原理圖或者原理接線圖；
3、柜內電器元件的規格、數量、品牌。
4、開關柜的排列機組合平面布置圖。
5、柜子的尺寸。
較好填寫訂貨規范書，或者以技術協議的方式。
